SOLA-Spezial-Gitterrost Maße und Gewichte

SOLA-Spezial-Gitterrost Maße und Gewichte

Maße / Gewichte

Fläche

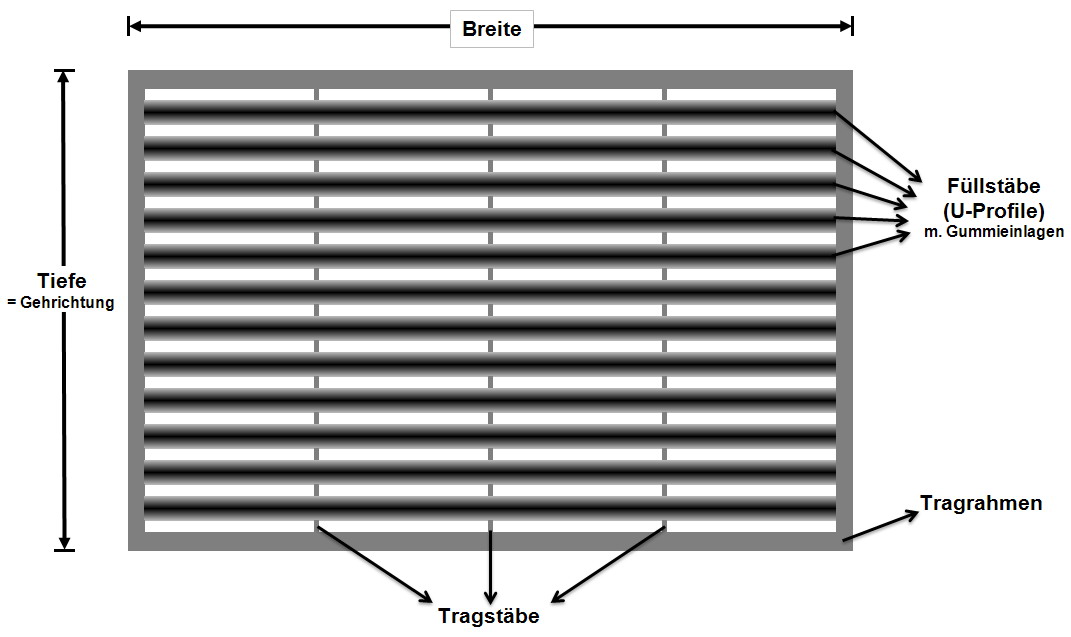

Die Fläche von Sohler® Spezialrosten DBP wird angegeben in Tiefe x Breite. Die Breite ist gleichzeitig die Länge der Gummistreifen; die Tiefe ist damit die Gehrichtung und identisch mit der Länge der Tragstäbe.

Um in der Praxis stets problemlos handhabbar zu sein, sollten Einzelroste nicht größer als ca. 1 m² sein; herstellungstechnisch liegt die Grenze bei etwa 2,5 m². Größere Rostflächen werden einfach geteilt, was insbesondere bei Teilung in Gehrichtung optisch kaum auffällt.



Höhe

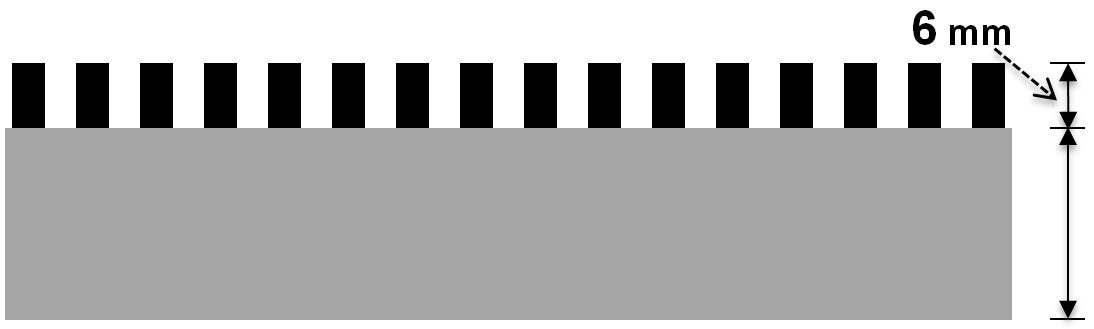

Die Höhe der Sohler® Spezialroste DBP ist prinzipiell frei wählbar und setzt sich zusammen aus dem Metallkorpus und den Gummi-Einlagen, die ca. 6 mm über die Füllstäbe hinausragen.

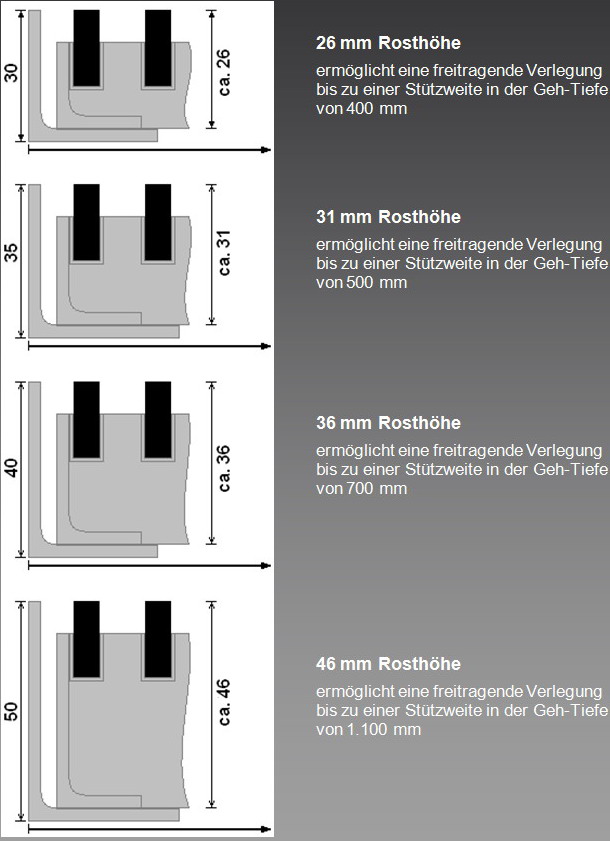

Freitragend sind die Roste ab einer Höhe von 26 mm, ausgelegt auf mindestens starke Personenbelastung, bis hin zu Befahrbarkeit. Die lieferbaren Höhen sind:

Darüber hinaus können die Sondermaße 21 mm (nicht freitragend) sowie 56 mm und 106 mm bestellt werden, wobei letztere keine nennenswert höhere Belastung erlauben als der 46 mm hohe Rost. Generell gilt: Größere Rostflächen werden entweder geteilt oder abgestützt – eine Lösung gibt es für jedes Projekt.



Tragfähigkeiten



Die exakten Werte von Tragfähigkeiten und Durchbiegung sind in der Belastungstabelle aufgeführt, wobei zu beachten ist, dass im Einzelfall, wenn die erforderliche Größe nicht machbar erscheint, konstruktive Kniffe oder Variationen bei der Verlegung teilweise sogar erheblich höhere Belastungen erlauben.

Dies geht bis hin zu Schwerlastverkehr SLW Brückenklasse 60 – da kann dann also tatsächlich ein Panzer drüber fahren.



Maschenweiten – technische Bedeutung



Im Grunde ist der – für herkömmliche Gitterroste übliche – Begriff der "Maschenweite" für den Sohler® Spezialroste DBP nicht anwendbar. Um die tatsächliche Eng- bzw. Weitmaschigkeit zu beschreiben, müsste man vom "Füllstab-Abstand" sprechen, effektiv jedoch von dem "Abstand zwischen den Gummistreifen". Der Einfachheit halber bleiben wir hier dennoch bei der Bezeichnung "Maschenweite".

Verfügbar sind:

  • 5 - 6 mm
  • 10 - 11 mm
  • 14 - 15 mm

Maschenweiten – praktische Bedeutung


Die Breite der Gummistreifen selbst (damit also die Aufstandsfläche der einzelnen Stege) beträgt ca. 5 mm.

Je enger die Maschenweite, desto kompakter die Lauffläche – bei 5-6 mm erscheint diese fast homogen, die weiteste lässt dagegen auch größere (Schmutz-) Partikel durch. Und erfordert natürlich einen wesentlich geringeren Materialaufwand, was sich wiederum auch preislich entsprechend niederschlägt. Als häufigste Variante werden 10-11 mm gewählt, die sogar noch gut mit Pumps begehbar ist und einen idealen Kompromiss aus den meisten Anforderungen darstellt.

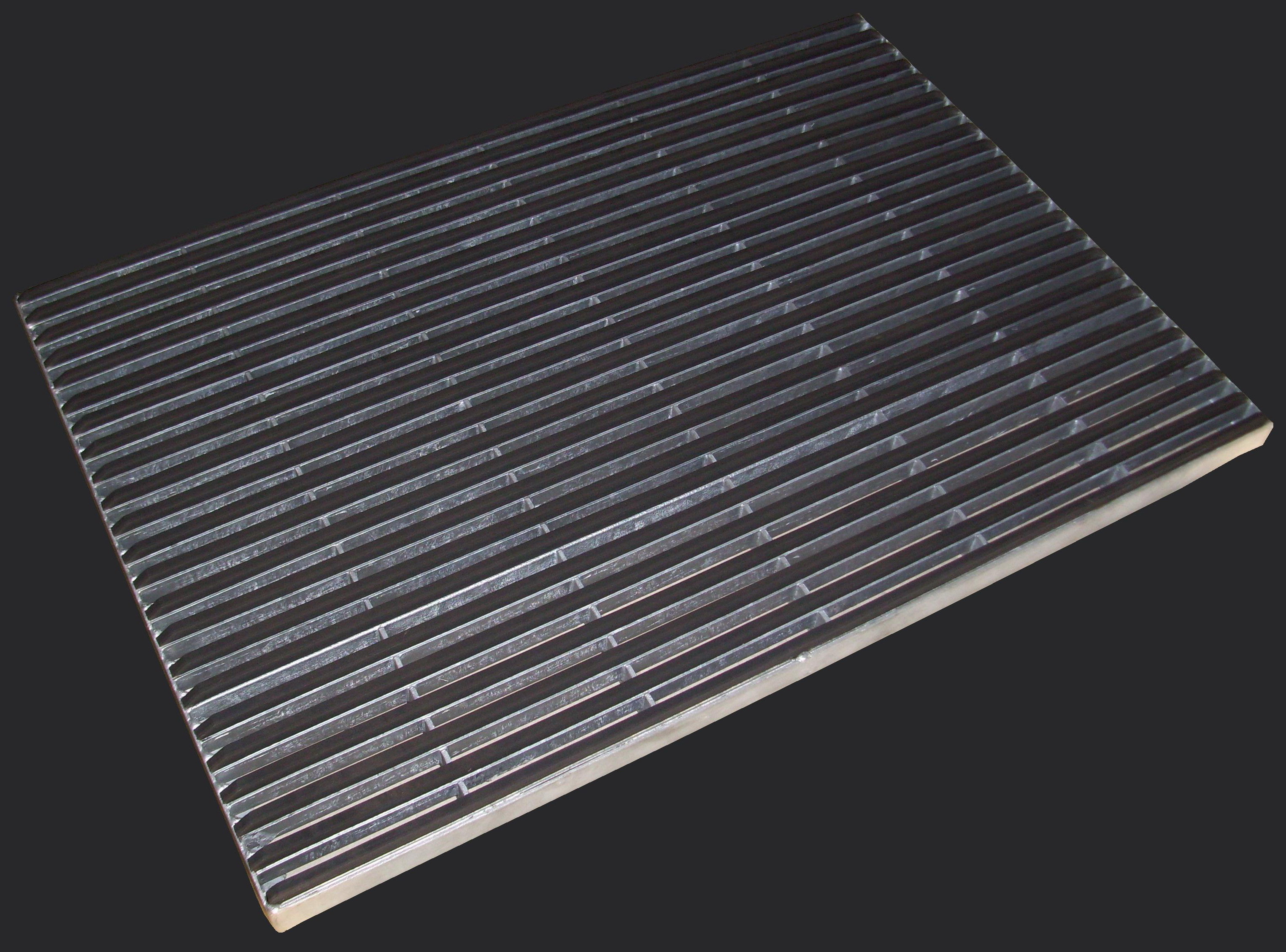

Eingangsrost SOLA mit 15 mm Maschenweite

Gewicht



Das Gewicht eines Sohler® Spezialrost DBP hängt im Wesentlichen von den Faktoren Höhe und Maschenweite ab. Die nachfolgende Tabelle gibt einen entsprechenden Überblick mit Angabe des jeweiligen Gewichts in kg/m².

  5 - 6 mm 10 - 11 mm 14 - 15 mm
21 mm -- 26,2 19,3
26 mm 44,8 30,8 24,7
31 mm 45,3 33,7 26,5
36 mm 45,9 38,5 29,8
46 mm 46,1 42,4 33,6
56 mm 47,2 44,3 35,8
